NIXO90_EN
| Código EAN | 8595057671546 |
| Elcodigo aduanero | 73089059 |
| Peso | 0,4510 kg/unidad |
| Tratamiento superficial | Stainless steel AISI 304 |
| Resistencia térmica | -50 - +150 °C |
| Funcionalidad en fuego | P90-R, E90, PS90 |
| Corresponde a las normas | ČSN EN 61537 |
| Estándares de resistencia al fuego | ČSN 73 0895, DIN 4102-12, STN 92 0205 |
| Espesor de la chapa metálica | 0,8 mm |
| Cantidad de tornillos para la conexión | 4 |
| Dimensión A | 65 mm |
| Dimensión B | 225 mm |
| Dimensión H | 52 mm |
| Para la anchura de la bandeja | 65 mm |
| Para la altura de la bandeja | 50 mm |

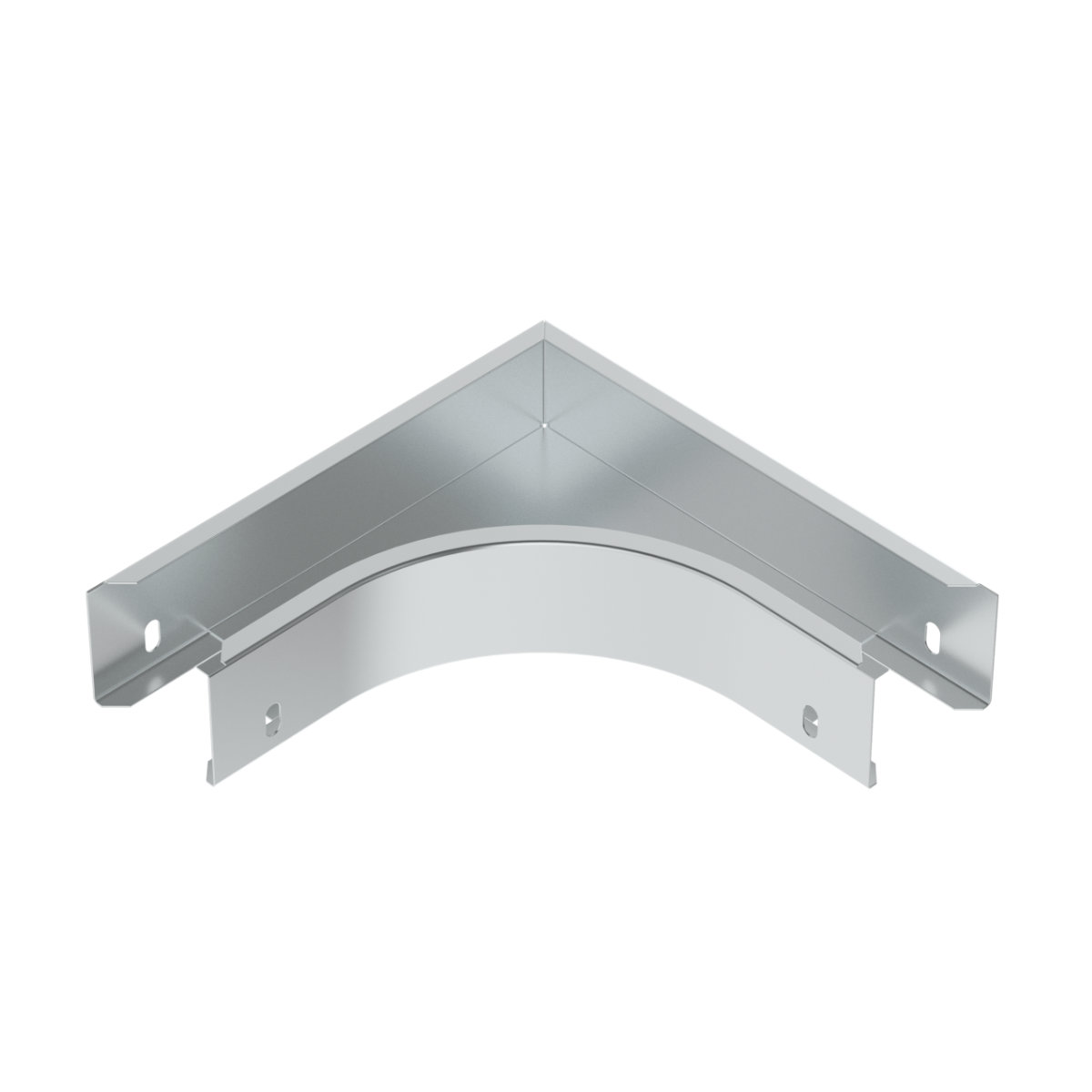

The arc is used to create a 90° branch in a horizontal direction. The connection is performed by direct sliding of the cable tray into the shaped piece and subsequent securing with bolts NIXSM 6X10.
Note for system with maintained functionality in fire:
You find more information in the catalogue Systems with maintained functionality in fire.
