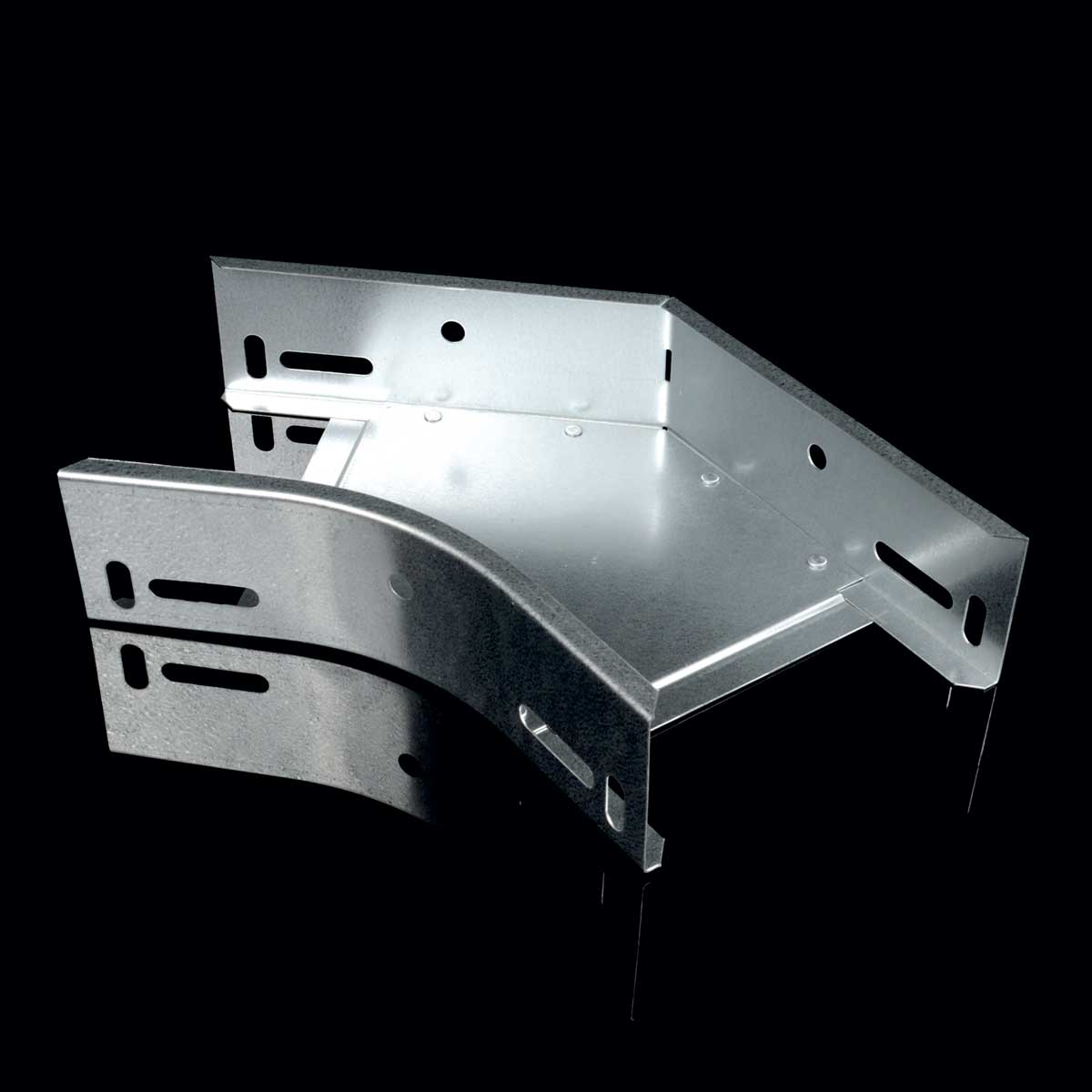

illustrative picture
To download 3D models, please login or create an account and request access.
NO45_M3_EN
| Código EAN | 8595057677913 |
| Elcodigo aduanero | 73089059 |
| Peso | 1,4250 kg/unidad |
| Tratamiento superficial | Pre-Galvanized |
| Resistencia térmica | -50 - +150 °C |
| Funcionalidad en fuego | P90-R, E90, PS90 |
| Corresponde a las normas | ČSN EN 61537 |
| Estándares de resistencia al fuego | ČSN 73 0895, DIN 4102-12, STN 92 0205 |
| Espesor de la chapa metálica | 0,7 mm |
| Cantidad de tornillos para la conexión | 8 |
| Dimensión A | 502 mm |
| Dimensión B | 307 mm |
| Dimensión H | 102 mm |
| Para la anchura de la bandeja | 500 mm |
| Para la altura de la bandeja | 100 mm |
The connection is performed by direct sliding of the cable tray into the shaped piece and subsequent securing with bolts NSM 6X10.
Note for system with maintained functionality in fire:
You find more information in the catalogue Systems with maintained functionality in fire.
